PD1064/532-02MSN-E/F｜1064/532nm 双波长双通道纳秒激光器

从两套设备到一台设备

在大气探测、气溶胶监测这类工作里，经常需要同时拿到两个波长的回波数据。常规的做法是摆两台激光器，中间加一套合束光路，再想办法让两台机器同步出光。

这样搭出来的系统问题不少：占地方、耗电翻倍，光路一旦受温度或震动影响发生偏移就得停机重调；而真正要用它的地方——野外台站、车载方舱、临时观测点——往往连安装水冷机的条件都没有。

PD1064/532-02MSN-E/F 的设计就从这两个痛点出发：把两个波长集成进一台机器，两个通道各自独立、互不干扰；同时改用风冷，插上电就能工作，不需要配套水路。

两个波长，解决的是"分不清"的问题

1064nm 和 532nm 不是简单的功能叠加，它们看到的东西不一样。

1064nm 波长较长，在空气中穿透力强，对扬尘、雾霾、云滴这类颗粒的回波响应好，适合测距离、看云层结构，白天受阳光干扰也小。532nm 波长短了一半，遇到细颗粒时散射回来的信号要强得多，看得更灵敏，对水体也有不错的穿透能力。

两个波长同时测，有一个单波长方案给不了的好处：通过对比两个波长的回波强度，可以反推出颗粒的"粗细"，专业上叫 Ångström 指数。一句话说清楚它的用处——一次观测就能判断天上飘的是沙尘、烟尘、雾霾还是云滴。单波长系统做不到这件事，只能靠经验假设，或者拿两套不同时间的数据去拼，误差和不确定性都大。

本机型采用双通道独立架构，两个波长从光源内部就是分开走的两条光路，客户不需要在系统外面再搭合束和切换器件，省掉了额外的光损耗和对准工作。

光束质量好，直接结果是"看得远、看得清"

这台机器的光束质量 M² 小于 1.3，发散角不超过 0.5 mrad。换成客户关心的说法：

看得远。 发射出去的光束在几公里之外仍然能保持较好的能量集中度，同样功率下回波更强，有效探测距离更远，弱信号目标也更容易抓到。

近处不留盲区。 激光雷达在近距离存在一个发射光斑与接收视场对不上的过渡区，这段距离的数据通常 unusable 或者需要额外修正。发散角越小、光束的会聚点位置越明确，这段过渡距离就越短，近场数据可用得越早，后期反演也越省事。配合不低于 90% 的光斑圆度，与接收望远镜的视场配准更容易。

能加偏振通道。 输出偏振比 100:1，如果客户后续要做退偏振探测——这是区分沙尘这类不规则颗粒和雾滴这类球形颗粒的常用手段——光源这边的基础条件是具备的。

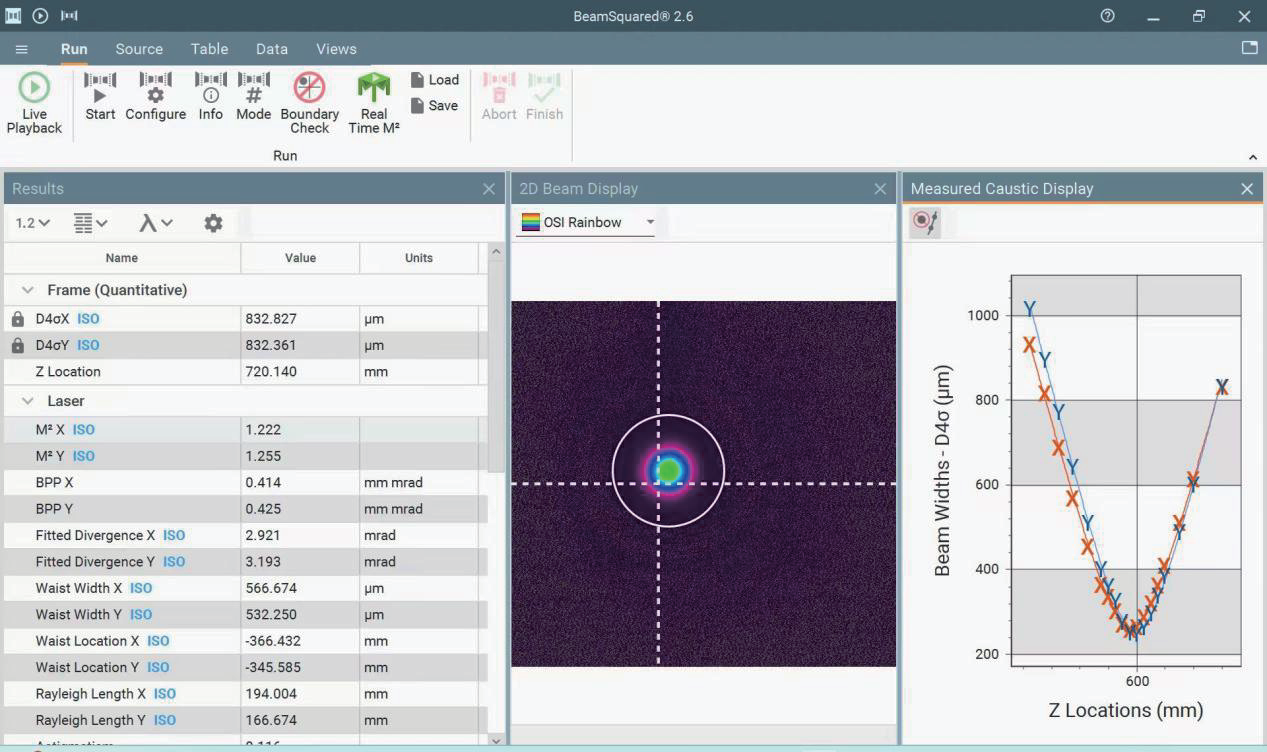

这些指标不是标称值。我们用 BeamSquared 光束分析仪做了实测，两个波长的光斑都是规整的高斯分布，从会聚点到远场的完整拟合曲线可查。

脉冲够窄，测距才够准

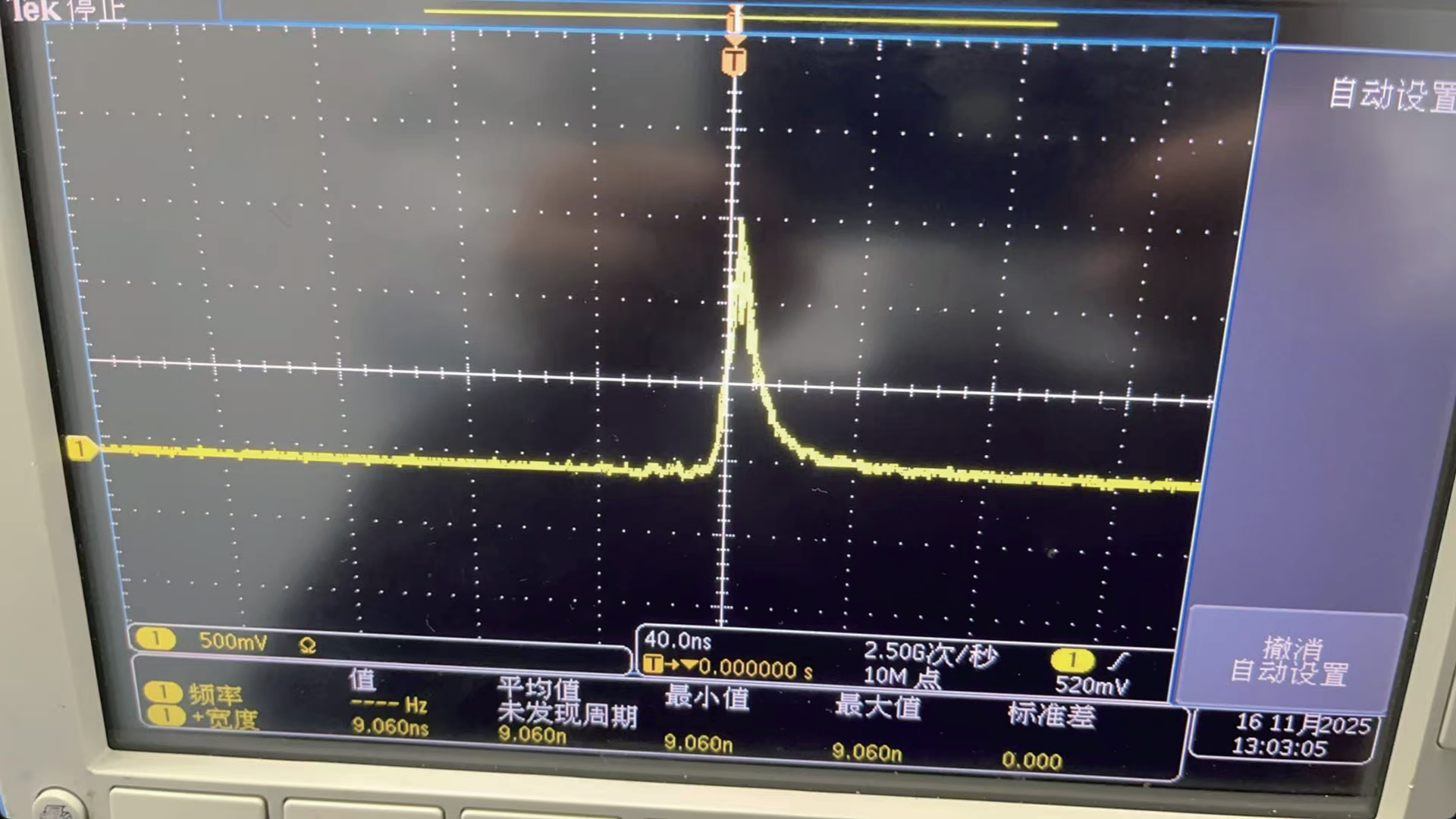

实测脉冲宽度约 9.06 ns，比 ≤10 ns 的规格线还要窄一些。

脉宽对测距的意义很直接：脉冲越窄，距离分辨越细，9 ns 量级大致对应 1 米多的分辨能力；同时能量集中在更短的时间内，峰值功率更高，回波信噪比跟着上来。配合 1–20 Hz 可调的重频和外触发同步接口，可以跟探测器、采集卡组成严格对齐的时序，适合纳入自动化观测流程。

风冷，是为了让它真的能部署出去

大气观测的设备大多不在实验室。野外台站、移动监测车、临时布设的点位，很少有条件配冷水机，更没有人定期去查管路。这台机器用风扇散热，没有水路，也就没有防冻、防漏、管路维护这些麻烦事，可以长时间无人值守运行。

整机是带提手的金属箱体，实测外形约 406 × 345 × 143 mm，底部和侧面预留了标准安装孔位，上机柜、装进方舱、固定在云台都可以。结构提供 -E 一体式和 -F 分体式两种，集成空间紧张时可以分开安装。

双通道怎么用

两个输出口分别对应 1064nm 和 532nm，物理上分开，互不串扰。波长切换是电动的，不用人工去动光路，切换状态可以程控，能直接嵌入自动观测序列。

工作模式支持两种：两个波长同时出光，用于同步探测；或者只出其中一个波长，做分时观测，也可以当作单波长机器独立使用。

典型应用

气象与环境监测：气溶胶与云层剖面观测、能见度测量、颗粒物类型识别

沙尘与污染输送监测：区分沙尘、烟尘与雾霾，追踪污染输送路径

移动平台部署：车载、舰载激光雷达，应急与临时观测点位

三维成像与测绘：地形测绘、目标测距

科研定制：LEOPTIK 系列可按需求调整波长组合、重复频率、单脉冲能量与结构形式

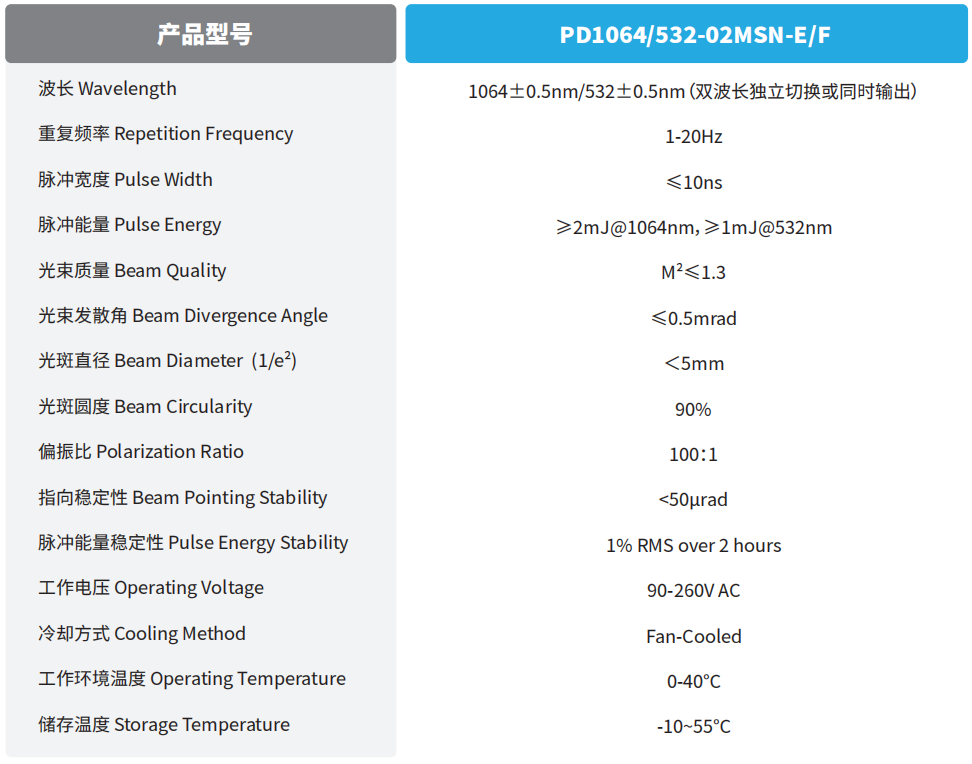

技术参数

型号命名

PD1064/532-02MSN-E/F 逐段含义：P 为脉冲；D 表示双波长（同系列中 U 为紫外、V 为可见、N 为近红外、M 为中红外）；1064/532 是两个输出波长；02 指 1064nm 通道单脉冲能量 2 mJ 量级；M 代表 MOPA 主振荡加功率放大架构；S 为标准固体结构；N 表示纳秒量级脉宽；末位 E 与 F 分别对应一体式与分体式结构。

晶众光电具备晶体与器件的自主生产能力，交期与成本可控。LEOPTIK 科研定制系列支持与客户联合开发，可按需求调整波长组合、重复频率、单脉冲能量与结构形式。

如您正在为激光雷达或大气探测系统选配双波长纳秒光源，欢迎与我们联系。
