PN1064-80MSN-E · 1064nm 水冷纳秒脉冲激光器（LIBS 专用）

一、产品概述

PN1064-80MSN-E 是晶众光电面向工业级 LIBS（Laser-Induced Breakdown Spectroscopy，激光诱导击穿光谱） 场景推出的 1064 nm 水冷纳秒脉冲激光器，整机基于成熟的电光调 Q Nd:YAG 技术路线，针对光谱仪联机、高反金属与深色矿石激发、产线连续运行等真实工况做了散热、控制与机械结构的协同优化。

在单脉冲能量、脉宽、长时间能量稳定性三大核心指标上同时达到 LIBS 整机厂商的选型要求：>80 mJ 单脉冲能量为各类样品提供充足激发余量；<8 ns（实测 4.296 ns）窄脉宽兼顾激发效率与样品热保护；8 小时脉冲能量稳定性 <1% RMS 让"标定一次，长久使用"成为可能。整机搭配水冷散热与 270 × 167 × 106 mm 紧凑机身，可直接集成至在线检测设备、便携式与车载 LIBS 整机。

主要应用领域：冶金行业炉前金属快速检测、矿产与地质定性 / 定量分析、土壤与沉积物元素原位分析。

二、核心卖点

1. 高单脉冲能量 · 等离子激发能力强

• 规格 >80 mJ，实测均值 80.76 mJ

• 远超 LIBS 常规激发阈值（10–30 mJ），高反金属 / 深色矿石 / 粗糙表面也能稳定击穿

2. 窄脉宽 · 激发效率与样品安全兼顾

• 规格 <8 ns，实测 4.296 ns（Tektronix MDO3052）

• 等离子体温度高、辐射效率高，热影响区小，适合薄层 / 薄膜 / 轻质合金

3. 8 小时能量稳定性 <1% RMS

• 16.5 万+ 脉冲统计：Min 79.40 / Max 83.40 / Avg 80.76 mJ，σ 528.6 μJ

• "能看出有"走向"能看出多少"的分水岭——标定一次，长期可信

4. 水冷散热 · 7×24 小时连续稳定

• 水冷架构扛住产线热负荷

• 220 V AC 市电直供，15–30 ℃ 工作温度，工业现场无需额外改造

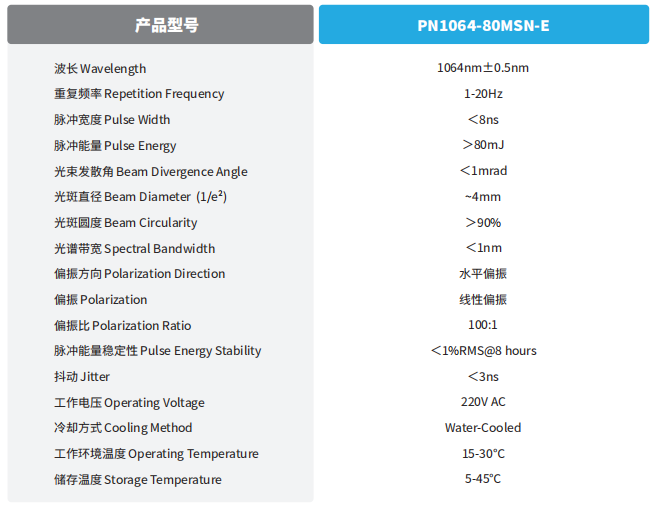

三、完整技术参数

四、实测数据全公开

测试条件：常温常压，Tektronix MDO3052 示波器（500 MHz / 2.5 GS/s）+ Ophir STARLAB 能量计（PE50BF-DIFH2C 探头），主流第三方计量设备直接验证。

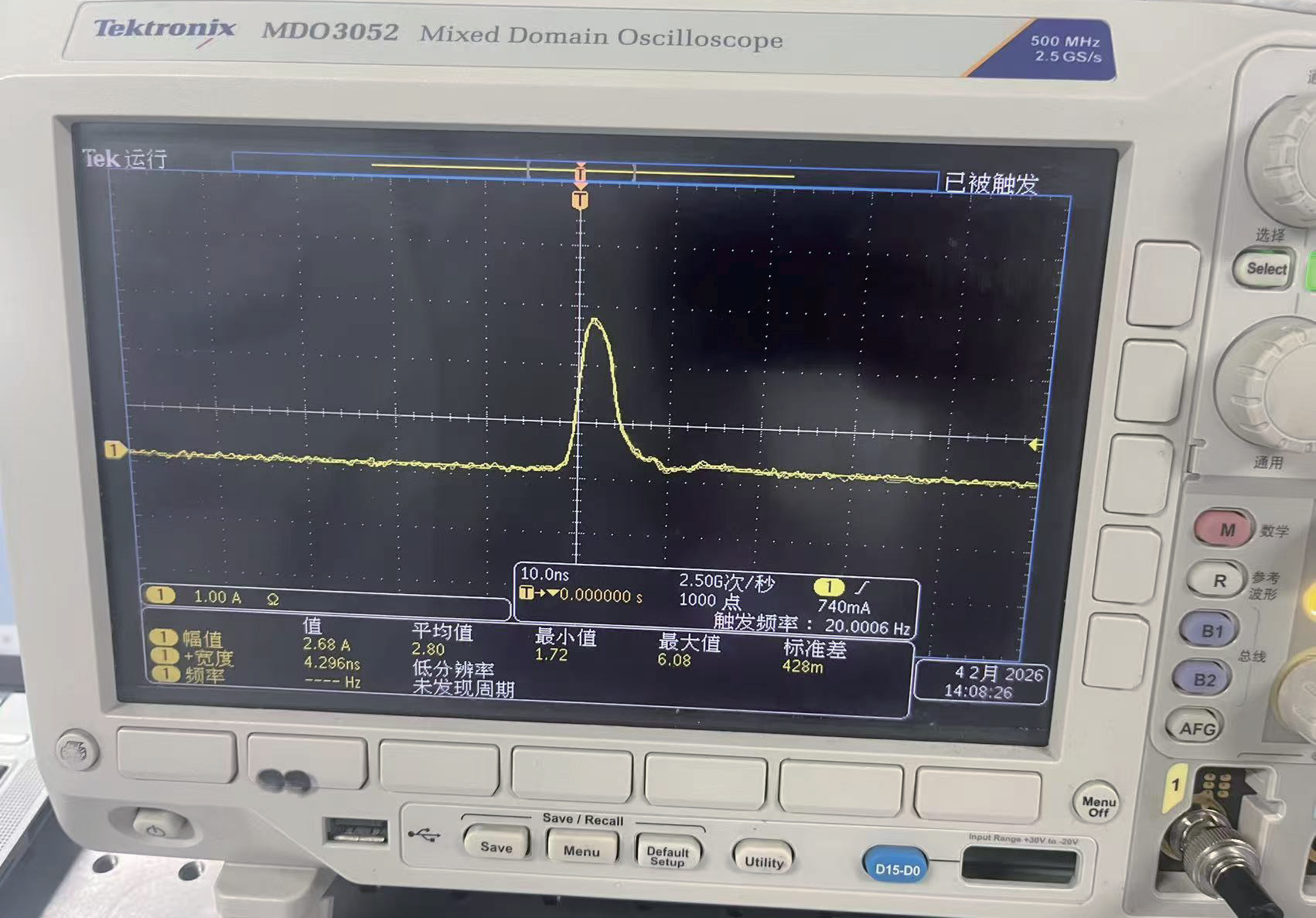

4.1 脉冲宽度：4.296 ns

• 触发频率 20 Hz

• 解读：纳秒级窄脉宽把能量压在极短时间窗口内，等离子体温度更高、激发效率更好，对样品热影响区更小




4.2 单脉冲能量：80.20 mJ（平均 80.76 mJ）

• Ophir STARLAB 实时，200 mJ 量程

• 解读：80 mJ 级别单脉冲能量为各类样品提供 2–5 倍激发余量

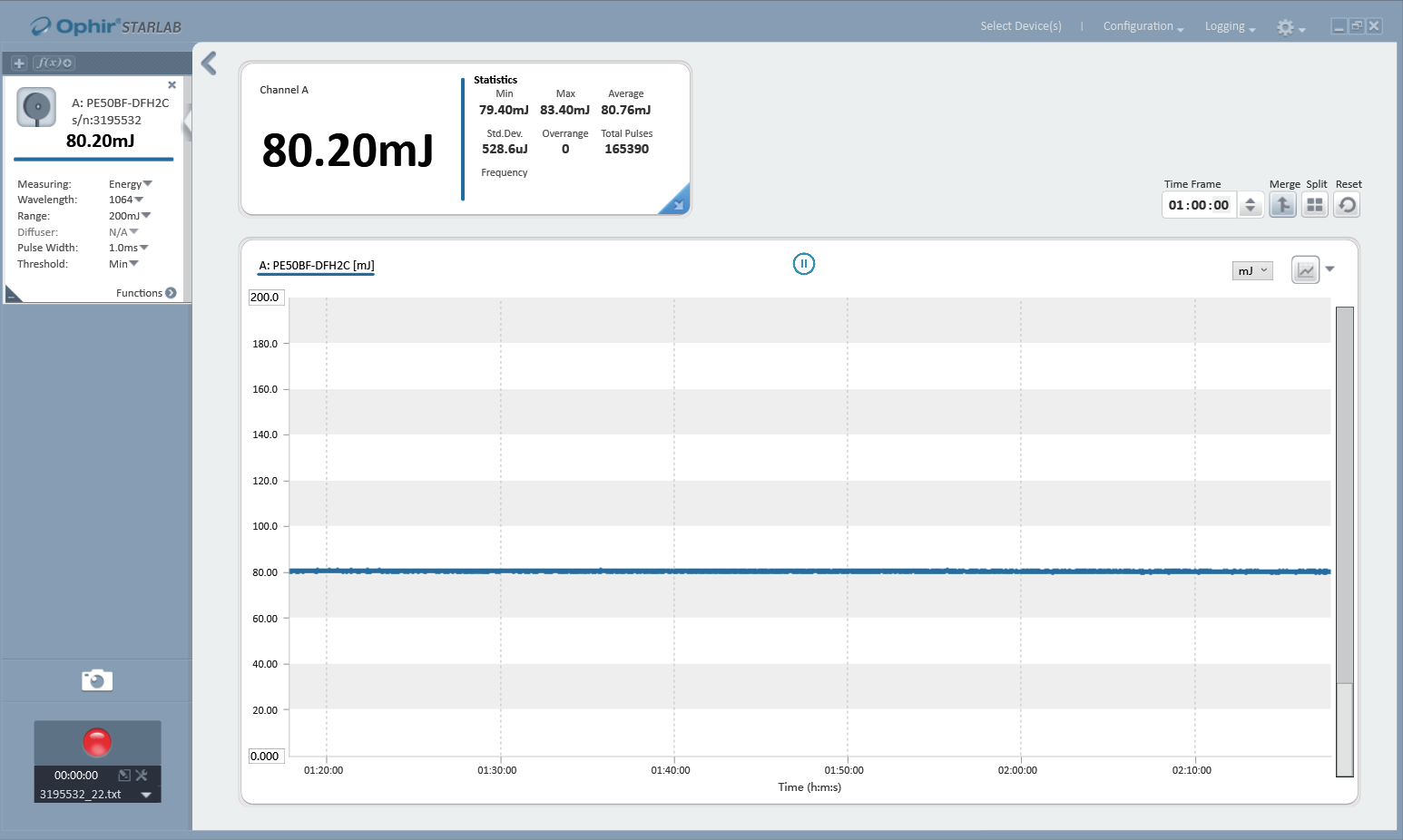

4.3 8 小时能量稳定性：<1% RMS（最关键）

• 累计 16.5 万+ 脉冲：Min 79.40 / Max 83.40 / Avg 80.76 mJ，σ 528.6 μJ

• 解读：每 100 次激发能量波动不到 1%，谱线强度高度可重复——标定一次，长期可信

4.4 结构与散热

• 尺寸 270 × 167 × 106 mm，水冷，220 V AC

• 底部 4×M5 安装孔位兼容标准 LIBS 模组




五、典型应用场景

5.1 冶金行业 · 炉前金属快速检测

用 LIBS 在炉前做金属熔体 / 固样快检，几十秒获得 C、Mn、Cr、Ni 等关键元素含量，现场指导合金配比，缩短冶炼周期。

5.2 矿产勘探 · 矿石 / 岩芯定性定量分析

LIBS 手持 / 车载系统"就地打、就地测"——岩芯扫描判断矿化带走向，现场粗判矿石品位，把"先送检再决策"变为"先测再定钻探方案"。

5.3 地质 / 环境 · 土壤 · 沉积物原位分析

LIBS 无需制样、原位检测即可多元素同步分析，适合野外作业、应急监测和环境调查。

六、关于 LIBS 技术

LIBS（Laser-Induced Breakdown Spectroscopy，激光诱导击穿光谱）是一种基于激光与物质相互作用的元素分析技术，工作过程 4 步：

1. 聚焦：高能脉冲激光聚焦到样品表面一个微小光斑

1. 击穿：瞬间能量使样品表面局部气化、电离，形成高温"等离子体"

1. 发光：等离子体冷却时，样品中每种元素发出特征波长的光（元素"指纹"）

1. 分析：光谱仪按波长和强度反推元素成分与含量

激光器作为 LIBS 系统的激发光源，其能量、脉宽、稳定性三项指标共同决定整套分析系统的检出能力与定量可信度。

七、常见问题 FAQ

Q1：LIBS 系统为什么对激光器要求那么高？

光谱仪负责"看"，激光器负责"激发"。能量不足 → 微量元素测不到；脉宽太宽 → 效率低且伤样品；稳定性差 → 定量分析无从谈起。

Q2：PN1064-80MSN-E 与普通脉冲激光器有什么不同？

80 mJ + 实测 4.296 ns + 8h <1% RMS 三项核心指标面向工业 LIBS 优化；水冷 + 220 V AC + 15–30 ℃ 工作温度，可直接对接工业现场。

Q3：8 小时 <1% RMS 对 LIBS 的实际意义？

谱线强度与脉冲能量强相关，<1% 意味着上千次检测谱线高度可重复，标定一次可稳定使用数周——是从"定性"走向"定量"的关键分水岭。

Q4：能否适应工业现场的粉尘、振动、温差？

270 × 167 × 106 mm 紧凑机身可集成至在线设备或车载 / 便携整机；水冷与 15–30 ℃ 工作温度匹配钢厂、矿山现成条件。详细环境适应性说明可索取。

Q5：激光器与光谱仪如何匹配？是否提供联调支持？

输出 1064 nm 水平线性偏振光（偏振比 100:1），与主流多通道光谱仪可直接光学对接。抖动 <3 ns 配合光谱仪门控采集可实现高精度时间分辨检测。可提供与多家主流光谱仪的联调指南。

Q6：是否支持定制波长 / 能量 / 接口？

支持。覆盖 1064 / 532 / 355 nm 等多波长，纳秒 / 皮秒、能量与重频均可定制。OEM / ODM 合作欢迎联系商务团队。
