1064/532nm 千赫兹纳秒脉冲激光器

产品概述

1064/532nm 千赫兹纳秒脉冲激光器是晶众光电（CRYSTRONG）LEOPTIK 系列面向工业与科研市场推出的中功率高光束质量纳秒激光器。设备采用主振荡 + 功率放大（MOPA）架构，提供 1064nm 红外与 532nm 绿光两种标准波长型号：PN1064-07MSN-E 与 PV532-05MSN-E，重复频率稳定在 2kHz，脉冲宽度 ≤20ns，单脉冲能量分别可达 ≥7mJ（1064nm）与 ≥5mJ（532nm），平均功率 ≥14W / ≥10W。

产品在保证高脉冲能量的同时实现 M²≤1.4（1064nm）/ M²≤1.3（532nm） 的优异光束质量，长期功率稳定性 ≤3% RMS（8 小时），支持 90–260V AC 宽电压与水冷散热，可适应 7×24 小时连续工业生产环境。

凭借高光束质量、高脉冲能量与紧凑结构，LEOPTIK 系列千赫兹纳秒激光器已成为激光测距（卫星激光测距 / 弹道测距）、激光刻蚀、激光清洗与焊接、环境监测等领域的理想光源。

核心特性

1. 优异光束质量 — 加工与测量的基础

光束质量 M² 直接决定激光聚焦后的能量密度与远场发散。本系列产品在两个波长均实现 M²≤1.4 的指标：

• 1064nm：M² ≤ 1.4

• 532nm：M² ≤ 1.3

实测数据显示，532nm 型号在 2kHz 条件下 Mx²=1.256、My²=1.267（详见实测数据章节）。低 M² 意味着可聚焦到更小光斑、远距离传输发散更小，是激光测距、激光精密加工等场景的核心需求。

2. 高脉冲能量 — 单发威力充足

高脉冲能量意味着单次激光作用可在材料表面产生足够的烧蚀/电离效果，是激光测距与材料去除应用的关键指标：

• 1064nm 单脉冲能量 ≥ 7mJ @ 2kHz

• 532nm 单脉冲能量 ≥ 5mJ @ 2kHz

3. 稳定的平均功率 — 长期可靠运行

平均功率是连续生产的稳定性指标，本系列产品在 8 小时连续运行条件下功率稳定性 ≤3% RMS，满足工业产线对长期一致性的要求。

4. 紧凑工业级设计 — 易于集成

• 整机采用紧凑型金属外壳设计，便于整机/系统集成
• 工作电压 90–260V AC，适配全球工业电网

• 冷却方式：水冷（Water-Cooled），保证高功率下长期稳定工作




技术参数

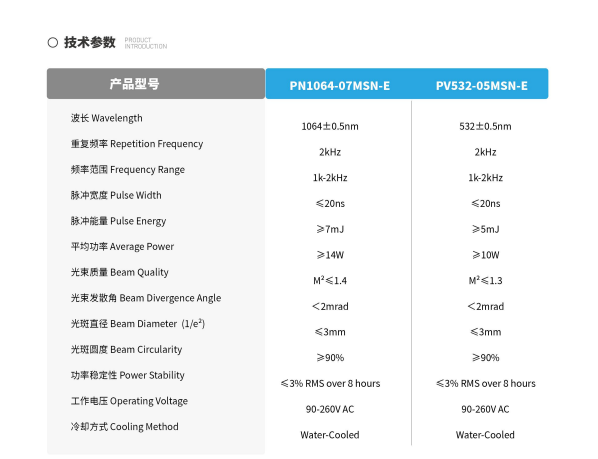

4.1 型号与基础参数

4.2 关键参数名词解释

• 纳秒脉冲激光器（Nanosecond Pulsed Laser）：脉冲宽度在纳秒（10⁻⁹秒）量级的脉冲激光源，介于连续光与皮秒/飞秒超快激光之间，兼具高峰值功率与较低热影响。
• M²（光束质量因子）：衡量激光束偏离理想高斯光束的程度，M² 越接近 1，光束质量越好。激光测距与精密加工应用通常要求 M² < 1.5。
• 脉冲能量 vs 平均功率：脉冲能量 = 单次脉冲携带的能量（J/mJ）；平均功率 = 脉冲能量 × 重复频率（W）。两者共同决定激光对材料的作用强度。

• 光斑圆度（Beam Circularity）：实际光斑接近理想圆形的程度，影响聚焦对称性与远场发散。




  ---

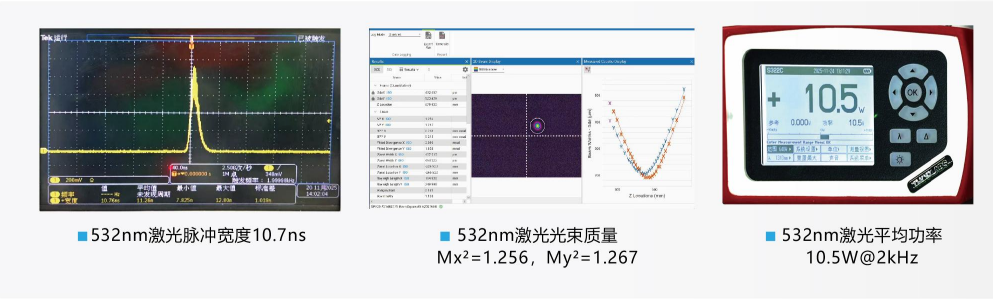

• 五、实测数据




六、典型应用

6.1 卫星激光测距与弹道测距（Satellite Laser Ranging）

532nm 绿光在大气中传输损耗低、人眼敏感度高、探测信噪比高，是卫星激光测距（SLR）系统的优选波长。本系列 PV532-05MSN-E 凭借 M²≤1.3 优异光束质量与 ≥5mJ 单脉冲能量，可实现百公里至数千公里级距离的高精度测量。

6.2 激光刻蚀（Laser Marking and Etching）

1064nm 红外波长适用于金属、陶瓷、塑料等材料的标记与刻蚀。≥7mJ 的高脉冲能量与 1k–2kHz 频率范围，可针对不同材料灵活调整加工参数，实现清晰、永久、无耗材的标记效果。

6.3 激光清洗与焊接（Laser Cleaning and Welding）

高脉冲能量纳秒激光在材料表面可产生瞬时高温，实现氧化层、油污、涂层的清除；同时适合薄壁金属焊接与精密点焊工艺。本系列产品紧凑的结构便于集成到清洗/焊接设备中。

6.4 环境监测（Environmental Monitoring）

基于激光诱导击穿光谱（LIBS）、差分吸收雷达（DIAL）等技术，纳秒激光可应用于大气污染物检测、土壤成分分析、水体重金属监测等环境监测领域。

6.5 其他适用场景

• 激光诱导荧光（LIF）光谱
• 激光雷达（LiDAR）光源
• 粒子图像测速（PIV）
• 医疗与生物光学研究

• 教学与科研实验

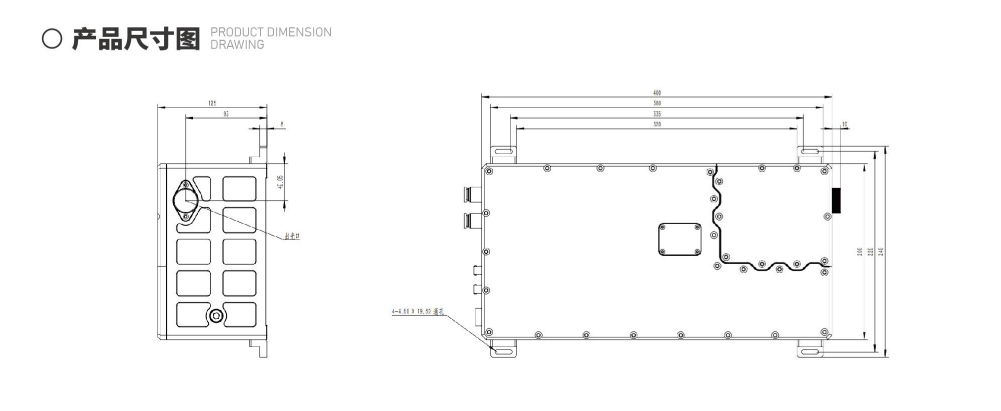

  七、产品尺寸图

• 本系列产品整机采用紧凑型金属外壳设计，便于系统集成与设备内部安装。详细外形尺寸与安装孔位请参考产品尺寸图






八、为什么选择晶众光电（CRYSTRONG）？


• 专业团队：晶众光电专注于工业级与科研级激光器研发，拥有从光学设计到电气集成的全栈能力。
• 实测保障：每台激光器出厂前均经过 8 小时以上老化与多维度参数测试（脉冲宽度、光束质量、功率稳定性等），提供完整出厂测试报告。
• 定制灵活：支持波长、功率、频率、外控接口的灵活定制，满足 OEM 客户与系统集成商的差异化需求。

• 全周期服务：从选型咨询、打样测试、装机调试到工艺支持，晶众光电提供全周期技术响应。




九、常见问题 FAQ

Q1：千赫兹纳秒脉冲激光器适合哪些应用？

A：主要应用于激光测距（卫星/弹道）、激光刻蚀、激光清洗与焊接、环境监测、激光雷达等领域。

Q2：1064nm 与 532nm 波长怎么选？

A：1064nm 适合金属/材料加工，532nm 绿光大气传输损耗低、人眼敏感度高，更适合激光测距与精密测量。

Q3：PN1064-07MSN-E 和 PV532-05MSN-E 的主要区别是什么？

A：PN1064-07MSN-E 输出 1064nm 红外光，脉冲能量 ≥7mJ；PV532-05MSN-E 输出 532nm 绿光，脉冲能量 ≥5mJ、光束质量 M²≤1.3 略优于 1064nm 版本。

Q4：M²≤1.4 是什么水平？

A：M²≤1.4 属于工业级激光器中较高的光束质量水平，可满足激光测距、精密加工等对远场发散和聚焦光斑要求严格的应用。

Q5：是否支持频率调节？

A：支持，频率范围 1k–2kHz 可调，2kHz 为标准工作点。

Q6：能否 OEM 定制？

A：支持 OEM 定制，可根据客户需求调整波长、功率、接口、外形尺寸等参数。

Q7：产品的功率稳定性如何？

A：出厂保证 ≤3% RMS（8 小时连续运行），可满足工业产线长期一致性要求。

Q8：使用环境有什么要求？

A：需配套水冷系统，工作电压 90–260V AC，建议在洁净、干燥、温度可控的工业环境使用。
